Что такое VRV система кондиционирования
VRV система кондиционирования — это центральная система, в которой один наружный блок или связка из нескольких модулей обслуживает десятки внутренних блоков по всему зданию. Хладагент идёт к ним по общей разветвлённой магистрали из двух (иногда трёх) труб, а инверторные компрессоры меняют производительность под фактическую нагрузку: если работают три блока из сорока, система не гоняет мощность впустую. В каждом помещении своя температура, при этом всей системой можно управлять с центрального пульта или из диспетчерской. Аббревиатура VRV принадлежит Daikin, остальные производители называют тот же принцип VRF — разницы для пользователя нет. Такие системы ставят в офисах, гостиницах, торговых центрах, клиниках и больших загородных домах. Обслуживание у нас — от 5 000 ₽ за блок, чистка — от 4 000 ₽; ниже разбираем, как устроена система, чем отличается от мультисплит, как её обслуживать и что в ней ломается.
Что такое VRV и VRF система и как она работает
Название расшифровывается как Variable Refrigerant Volume — «переменный объём хладагента». Суть в том, что компрессор наружного блока не работает в режиме «включён-выключен», а плавно меняет производительность, а каждый внутренний блок через свой электронный расширительный вентиль (ЭРВ) берёт из общей магистрали ровно столько хладагента, сколько нужно его помещению.

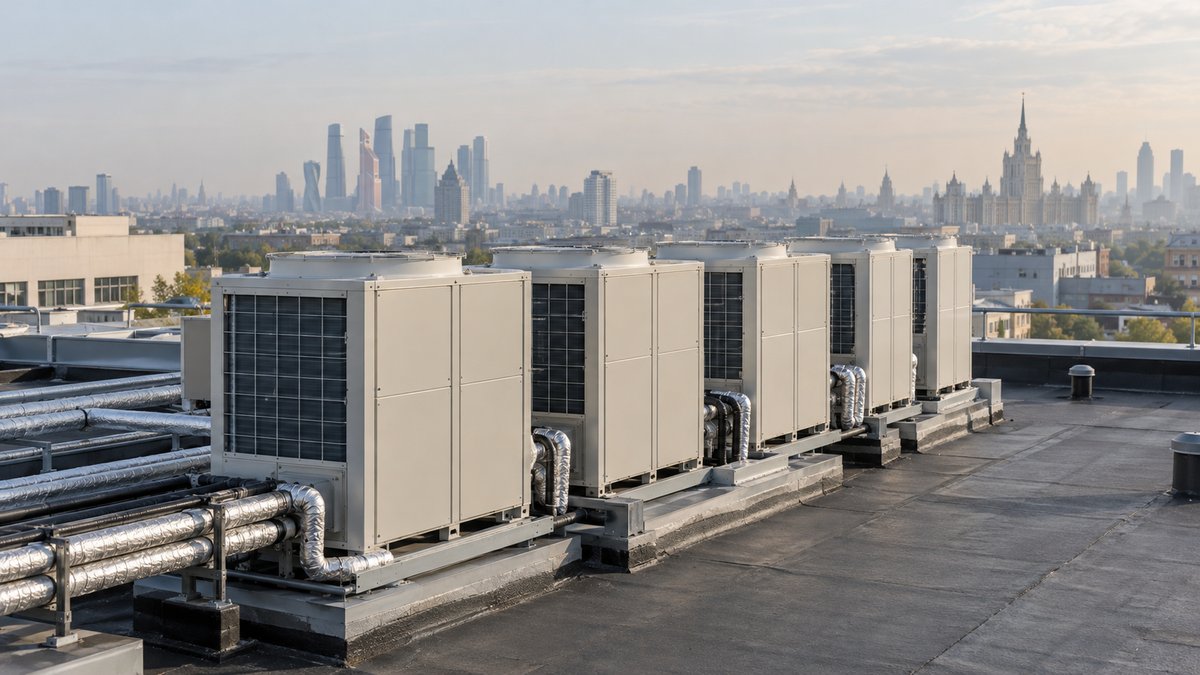

Наружный блок ставят на крыше, техническом этаже или в отдельной зоне у здания. От него идёт магистраль, которая разветвляется специальными тройниками — рефнетами — или коллекторами к внутренним блокам на разных этажах. По тем же трассам идёт линия связи: все блоки, наружные и внутренние, обмениваются данными с центральной платой, и система сама распределяет мощность.
Бывают два варианта:
- Двухтрубные системы (тепловой насос). Вся система работает в одном режиме — либо охлаждение, либо обогрев. Если в одном кабинете включили обогрев, остальные не смогут охлаждать, пока режим не сменится.
- Трёхтрубные системы с рекуперацией тепла. Одни помещения охлаждаются, другие одновременно греются, а тепло, отобранное у первых, идёт на обогрев вторых. Это удобно в зданиях, где серверная и южные кабинеты требуют холода, а северные — тепла.
Чем VRV система отличается от мультисплит
Обе системы позволяют подключить несколько внутренних блоков к одному наружному, и их часто путают. Разница в масштабе и устройстве трасс.
| Параметр | Сплит-система | Мультисплит | VRV / VRF |
|---|---|---|---|
| Внутренних блоков на наружный | 1 | 2–5, у отдельных моделей больше | Десятки, система наращивается модулями |
| Трассы | Одна пара труб | Своя пара труб к каждому блоку | Общая магистраль с разветвителями |
| Длина трасс | Обычно до 15–30 м | Десятки метров суммарно | Сотни метров суммарно по паспорту системы |
| Режимы в разных помещениях | — | Один для всех | Один для всех или разные (с рекуперацией тепла) |
| Управление | Пульт у блока | Пульт у каждого блока | Пульты в помещениях + центральный контроллер, диспетчеризация |
| Где применяют | Комната, квартира | Квартира, небольшой дом или офис | Офисы, гостиницы, ТЦ, клиники, большие дома |
Главный практический довод в пользу VRF — фасад и крыша. На здании с десятками помещений не нужно вешать десятки наружных блоков: хватит нескольких модулей на кровле. Минус — цена оборудования и монтажа выше, нужен проект с расчётом трасс, а ошибки монтажа (грязь и влага в трубах, неправильные разветвители, неточная заправка) потом годами дают сбои.
Где применяют VRF системы
- Офисы и бизнес-центры — у каждого кабинета или переговорной своя температура, учёт и управление по этажам.
- Гостиницы — номера включаются и выключаются независимо, администратор видит состояние с центрального пульта.
- Торговые центры, рестораны, фитнес-клубы — большие и разнородные помещения с разной нагрузкой в течение дня.
- Клиники и учебные заведения — много небольших помещений, нельзя вешать блоки на фасад.
- Большие загородные дома — когда внутренних блоков пять-шесть и больше, а наружный нужен один.
Из чего состоит VRV система
- Наружные блоки (модули) — компрессоры, конденсатор, вентиляторы, инверторные платы. Модули объединяются в одну систему для большей мощности.

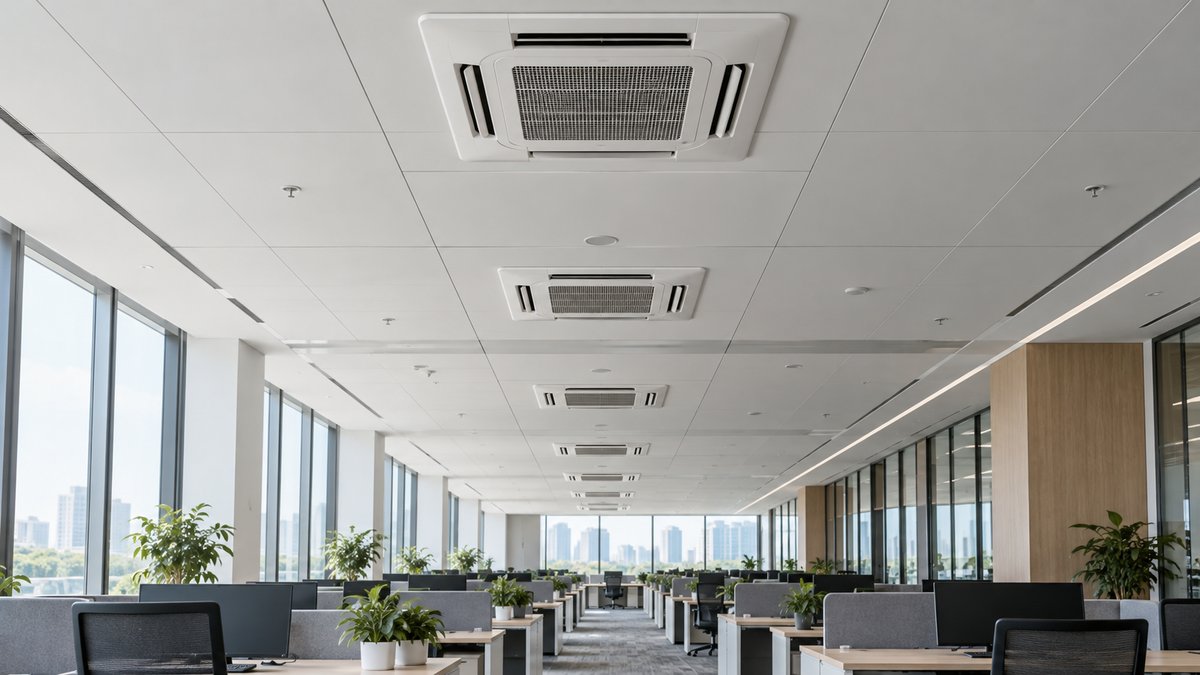

- Внутренние блоки — кассетные, канальные, настенные, напольно-потолочные, консольные. В одной системе можно сочетать разные типы.
- Фреонопровод — медная магистраль с рефнетами или коллекторами, в изоляции.
- Дренажная система — у кассетных и канальных блоков обычно со встроенной помпой; о том, как она работает, — в статье дренажная помпа для кондиционера.
- Линия связи и управление — индивидуальные проводные пульты, центральный контроллер, шлюзы для системы диспетчеризации здания.
Часто вместе с VRF в зданиях работают и водяные системы — чиллер с фанкойлами. Это другой принцип: по трубам идёт вода, а не хладагент. Их мы тоже обслуживаем, подробности — на странице ремонт фанкойлов.
Обслуживание VRV системы
VRF-система — дорогое оборудование с длинными трассами и большим количеством хладагента, и экономия на ТО здесь обходится дороже, чем у бытового кондиционера. Регламент производителей сводится к двум визитам в год — перед сезоном охлаждения и перед отопительным, а при высокой нагрузке — чаще.
Что входит в техническое обслуживание:
- Чистка фильтров, теплообменников и вентиляторов внутренних блоков, промывка дренажа и проверка помп.
- Осмотр и чистка конденсаторов наружных модулей, проверка вентиляторов.
- Замер давления, температур и токов компрессоров, проверка заправки.
- Чтение журнала ошибок с центрального контроллера, проверка линии связи.
- Протяжка клемм в силовых и управляющих цепях, осмотр изоляции трасс.
Типовые неисправности VRV систем
| Симптом | Вероятная причина | Что делают |
|---|---|---|
| Все блоки холодят слабее, на наружном модуле иней | Утечка хладагента на пайке, вальцовке или рефнете | Поиск течеискателем, опрессовка азотом, ремонт, заправка по массе |
| Один блок не холодит или обмерзает | Неисправен ЭРВ или датчик температуры блока, грязный фильтр | Проверка ЭРВ и датчиков, чистка блока |
| Ошибка связи на пультах, часть блоков не отвечает | Обрыв или помехи на линии связи, неисправная плата | Прозвонка линии, проверка адресации и плат |
| Наружный модуль отключается в жару | Грязный конденсатор, перегрев, отказ вентилятора | Чистка конденсатора, проверка вентиляторов |
| Капает из кассетного блока | Засор дренажа или неисправна помпа | Чистка дренажа, проверка или замена помпы |
| Модуль не запускается, ошибка инвертора | Неисправна инверторная плата или компрессор | Диагностика силовой части, ремонт или замена |
Утечки на VRF встречаются чаще, чем на бытовых сплит-системах, просто потому что соединений и метров трассы в разы больше. Хладагент — R-410A, в новых системах — R-32, в отдельных моделях — R-407C; как мы ищем утечки и заправляем, рассказано на странице заправка кондиционеров.
Сколько стоит обслуживание VRV и VRF у нас
Ремонт — по результатам диагностики (1 500 ₽, бесплатно при заказе работ): устранение утечки — 1 200 ₽, хладагент R-410A, R-32 и R-407C — 800 ₽ за 100 г, мелкий ремонт электрической части — 810 ₽. Замену компрессора и инверторных плат на модулях VRF оцениваем после осмотра: стоимость зависит от модели и мощности модуля. Подробнее об услуге — на странице ремонт VRV и VRF-систем.
Для организаций работаем по договору с безналичной оплатой и по согласованному графику, чтобы ТО не останавливало работу офиса, — условия на странице корпоративным клиентам. Гарантия на ремонт и заправку — 12 месяцев, на чистку и обслуживание — 6 месяцев. Бытовые кондиционеры обслуживаем по отдельному прайсу — он на странице обслуживание кондиционеров.
Вывод
VRV или VRF — это центральная система кондиционирования для зданий с множеством помещений: один наружный модуль на крыше вместо десятков блоков на фасаде, своя температура в каждом помещении и управление из одного места. Она дороже в покупке и требует грамотного монтажа и регулярного ТО — два раза в год как минимум. Мы обслуживаем кондиционеры и мультизональные системы в Москве и области с 2007 года, работаем ежедневно с 9:00 до 21:00, телефон +7 (495) 741-98-44; для оценки объекта выезжаем на осмотр.
Частые вопросы
Что такое VRV система кондиционирования простыми словами?
Это центральная система кондиционирования, в которой один наружный блок или связка модулей обслуживает десятки внутренних блоков по всему зданию. Хладагент идёт по общей разветвлённой магистрали, а компрессор меняет производительность под фактическую нагрузку. В каждом помещении свой блок и своя температура, при этом управлять всей системой можно с одного центрального пульта.
Чем VRV отличается от VRF?
Технически ничем. VRV (Variable Refrigerant Volume) — торговая марка Daikin, которая первой выпустила такие системы в 1982 году. VRF (Variable Refrigerant Flow) — общее название того же принципа у остальных производителей. В обиходе обе аббревиатуры употребляют как синонимы.
Чем VRF система отличается от мультисплит-системы?
Мультисплит — это один наружный блок на 2–5 внутренних, к каждому из которых идёт своя пара труб, а все блоки работают в одном режиме. VRF — общая магистраль с разветвителями, десятки внутренних блоков, трассы на сотни метров, модульное наращивание мощности и, в системах с рекуперацией тепла, одновременные охлаждение и обогрев в разных помещениях.
Как часто нужно обслуживать VRV систему?
Обычно два раза в год — перед сезоном охлаждения и перед отопительным. В офисах с высокой нагрузкой, в ресторанах и у дорог с пылью — чаще, вплоть до ежеквартального ТО. Фильтры внутренних блоков в таких помещениях чистят раз в 2–4 недели, это может делать персонал объекта.
Сколько стоит обслуживание VRF системы?
По нашему прайсу ТО VRV/VRF — от 5 000 ₽ за блок до 5 кВт и от 5 500 ₽ за блок от 7 кВт, комплексная чистка — от 4 000 и от 5 000 ₽ соответственно. Итог по объекту зависит от числа внутренних блоков, модулей и доступа к ним, поэтому смету считаем после осмотра и фиксируем до начала работ.
Что делать, если один внутренний блок VRV не холодит, а остальные работают?
Проверьте фильтр, настройки и режим на его пульте: VRF-система не даст включить охлаждение в одном помещении, пока основной режим — обогрев, если она без рекуперации тепла. Если с настройками всё в порядке, вероятны неисправность электронного расширительного вентиля, датчика температуры или засор дренажа. Посмотрите код ошибки на пульте и вызывайте мастера.
Можно ли поставить VRF систему в загородный дом?
Можно, если внутренних блоков много — обычно от 5–6 — и важно обойтись одним наружным блоком на фасаде. Для квартиры и небольшого дома чаще выгоднее мультисплит или несколько сплит-систем: VRF дороже в покупке и требует проекта и квалифицированного монтажа.
Сколько служит VRV система?
При регулярном обслуживании — ориентировочно 15–20 лет и больше, у наружных модулей ресурс определяют прежде всего компрессоры и чистота конденсатора. Без ТО срок сокращается: грязный теплообменник и работа с нехваткой хладагента перегревают компрессоры, а их замена на VRF-модуле — одна из самых дорогих работ.
