Ремонт платы управления кондиционера: признаки неисправности, ремонт или замена

Плата управления — «мозг» кондиционера, и из строя она выходит по пяти причинам: скачки напряжения, гроза, влага и конденсат, перегрев и старение компонентов. Признаки одни и те же у любой марки: кондиционер не включается или не реагирует на пульт, мигают индикаторы или горит код ошибки, не стартует компрессор или вентилятор, блок сам выключается, не держит заданный режим. Менять плату по этим признакам наугад нельзя: такие же симптомы дают севшие батарейки в пульте, датчик температуры, выбитый автомат и перебитый межблочный кабель. Если сгорели варистор, предохранитель, реле или вздулись конденсаторы, плату ремонтируют — как правило, заметно дешевле новой. Если сгорел процессор или силовой модуль инвертора, плату меняют.

У нас замена платы управления — 1 450 ₽ за работу плюс стоимость самой платы, ремонт платы — цена после диагностики, диагностика — 1 500 ₽, при заказе работ бесплатно. Ориентир по рынку на 2026 год: плата внутреннего блока бытовой сплит-системы — 3 000–8 000 ₽, инверторный модуль наружного блока — 8 000–25 000 ₽.

Какие платы есть в кондиционере

В бытовой сплит-системе две-три платы, и ломаются они по-разному. Когда говорят «сгорела плата», обычно имеют в виду первую.

Плата внутреннего блока. Основная плата управления. На ней процессор, блок питания, реле вентилятора и питания наружного блока, входы датчиков температуры воздуха и испарителя, драйвер шагового двигателя жалюзи, разъём межблочного кабеля. Она принимает команды с пульта, сравнивает температуру в комнате с заданной и решает, когда включить компрессор и на какой скорости крутить вентилятор. Любой сбой здесь виден сразу: блок не включается, не слушается, не держит режим.

Плата наружного блока. У on/off-кондиционеров снаружи часто вообще нет электроники: компрессор и вентилятор запускаются через пусковые конденсаторы и реле или пускатель, а команду получают с платы внутреннего блока по межблочному кабелю. У инверторов наружный блок — отдельный вычислительный центр. Силовой модуль IPM меняет частоту вращения компрессора, своя плата следит за температурой нагнетания и давлением, управляет электронным расширительным клапаном и четырёхходовым клапаном, обменивается данными с внутренним блоком по линии связи. Это самая дорогая электроника в кондиционере, и работает она в самых тяжёлых условиях: жара, пыль, влага, пусковые токи.

Плата индикации. Небольшая плата с дисплеем, светодиодами и ИК-приёмником, соединённая с основной шлейфом. Стоит недорого, но её отказ выглядит пугающе: кондиционер «не видит» пульт и ничего не показывает, хотя основная плата исправна.

Признаки неисправности платы кондиционера

Плата редко умирает целиком. Чаще отказывает один узел — реле, блок питания, канал одного датчика, — и кондиционер ведёт себя странно, но подаёт признаки жизни. Из-за этого симптомы платы пересекаются с другими неисправностями, и главная работа мастера — отличить плату от того, что на неё похоже.

Если индикатор горит, но кондиционер не слушается пульта, начните со статьи что делать, если кондиционер не реагирует на пульт: там разобраны пульт, батарейки и ИК-приёмник. Если на дисплее код, расшифруйте его в справочнике кодов ошибок кондиционеров — часть кодов прямо указывает на плату, часть — на датчики и связь между блоками.

Почему сгорает плата кондиционера

Причины почти всегда внешние: сама по себе исправная плата спокойно работает 10–15 лет. Вот что её убивает чаще всего.

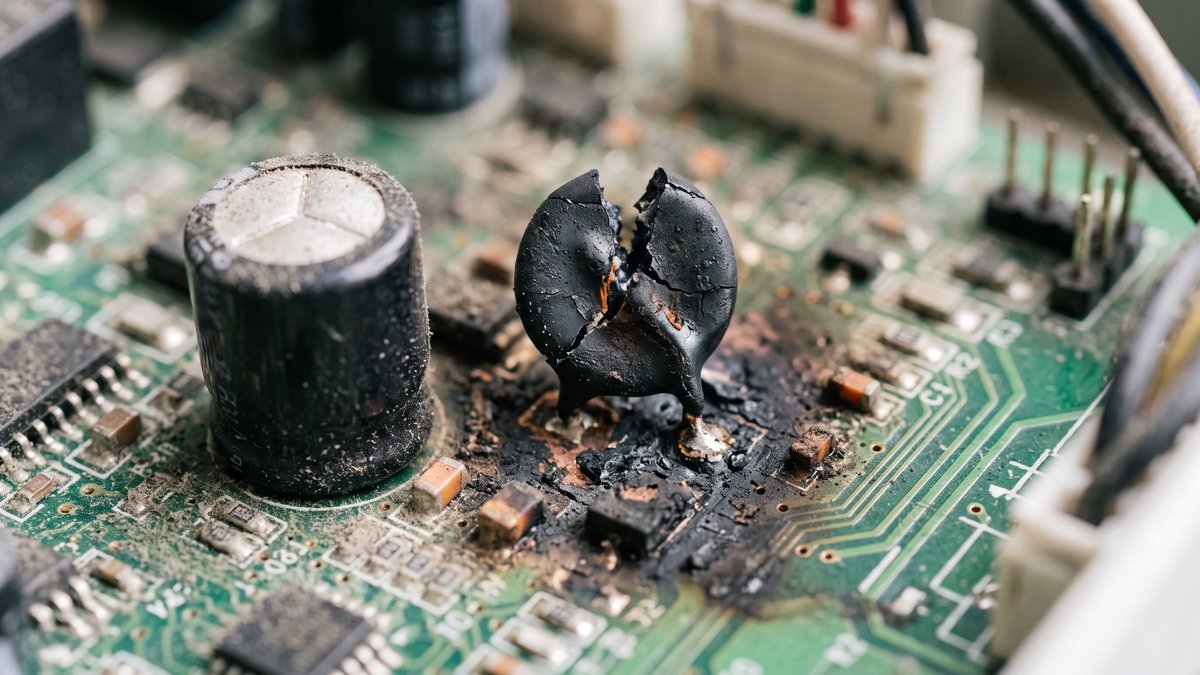

• Скачки и просадки напряжения. Главная причина. При броске напряжения первым принимает удар варистор: он замыкает лишнее на себя и сгорает, за ним перегорает предохранитель, и плата обесточивается. Это штатная защита — кондиционер «умер», но процессор цел, ремонт недорогой. Хуже, когда напряжение не прыгает, а неделями держится заметно ниже или выше номинала: блок питания работает на пределе, конденсаторы перегреваются, реле залипают.
• Гроза и импульсные помехи. Разряд рядом с воздушной линией наводит в сети импульс в тысячи вольт на доли секунды. Варистор на такое не рассчитан: пробивает его, стабилизатор блока питания, часто процессор и оптопары на линии связи между блоками. После грозы плата нередко идёт под замену, а не в ремонт. Для частного сектора и дач это типичный летний сценарий.
• Влага и конденсат. Плата внутреннего блока стоит рядом с поддоном. Забитый дренаж поднимает уровень воды, конденсат попадает на разъёмы и дорожки, и начинается электрохимическая коррозия: дорожка тоньше, контакт хуже, потом обрыв или короткое замыкание. Второй сценарий — мойка внутреннего блока без защиты электрики: вода и химия на плате. Плата наружного блока страдает при промывке под давлением без снятия крышки электроотсека.
• Перегрев. Силовой модуль инвертора сидит на радиаторе, который охлаждается потоком воздуха через наружный блок. Пух и пыль на конденсаторе, грязные рёбра радиатора, забитая решётка — и модуль работает при температуре выше расчётной. Защита отключает кондиционер по перегреву, а если не успела — модуль выгорает. Внутри помещения перегрев добивает реле и конденсаторы блока питания.
• Старение электролитических конденсаторов. Электролит высыхает за 7–10 лет работы в тепле: ёмкость падает, питание процессора становится «грязным». Симптомы странные: самопроизвольные перезагрузки, щёлкающие реле, сброс настроек, ошибки без причины. Вздутая крышка конденсатора видна глазом, высохший без вздутия — только измерением.
• Насекомые и грызуны. Наружный блок тёплый и защищён от дождя, поэтому в нём селятся муравьи, осы, пауки, зимой — мыши. Муравьи забираются под реле и в разъёмы, мышь перегрызает жгут и оставляет на плате едкие следы. Плата внутреннего блока страдает реже, но тараканы в кухонных блоках — не редкость.
• Ошибки монтажа и ремонта. Перепутанные провода межблочного кабеля при подключении, слабо затянутые клеммы, которые греются и обгорают, автомат не того номинала, кустарная перемычка вместо сгоревшего предохранителя. Плата в таких случаях сгорает при первом же включении или в первую жару.

Варистор, предохранитель и реле — расходники платы: они и должны принимать удар первыми. Процессор сгорает редко, обычно после грозы или когда при ошибке подключения 220 В попадают на низковольтную часть. Поэтому большая часть «сгоревших плат» в бытовых сплит-системах ремонтируется, а не меняется.

Ремонт или замена платы: как решают

Решение принимают после диагностики, когда известно, что именно вышло из строя, сколько стоит новая плата и есть ли она в наличии. Общий принцип простой: если повреждена обвязка вокруг процессора, плату ремонтируют; если повреждён сам процессор, залит многослойный монтаж или сгорел дорогой силовой модуль, меняют.

Третий фактор — возраст кондиционера. Если блоку 12–15 лет, а инверторный модуль стоит ближе к верхней границе ориентира, 20 000–25 000 ₽, вкладываться в плату может быть бессмысленно: компрессор и вентиляторы тоже на исходе. Как считать в такой ситуации, разобрано в статье срок службы кондиционера: менять или чинить.

Как чинят плату

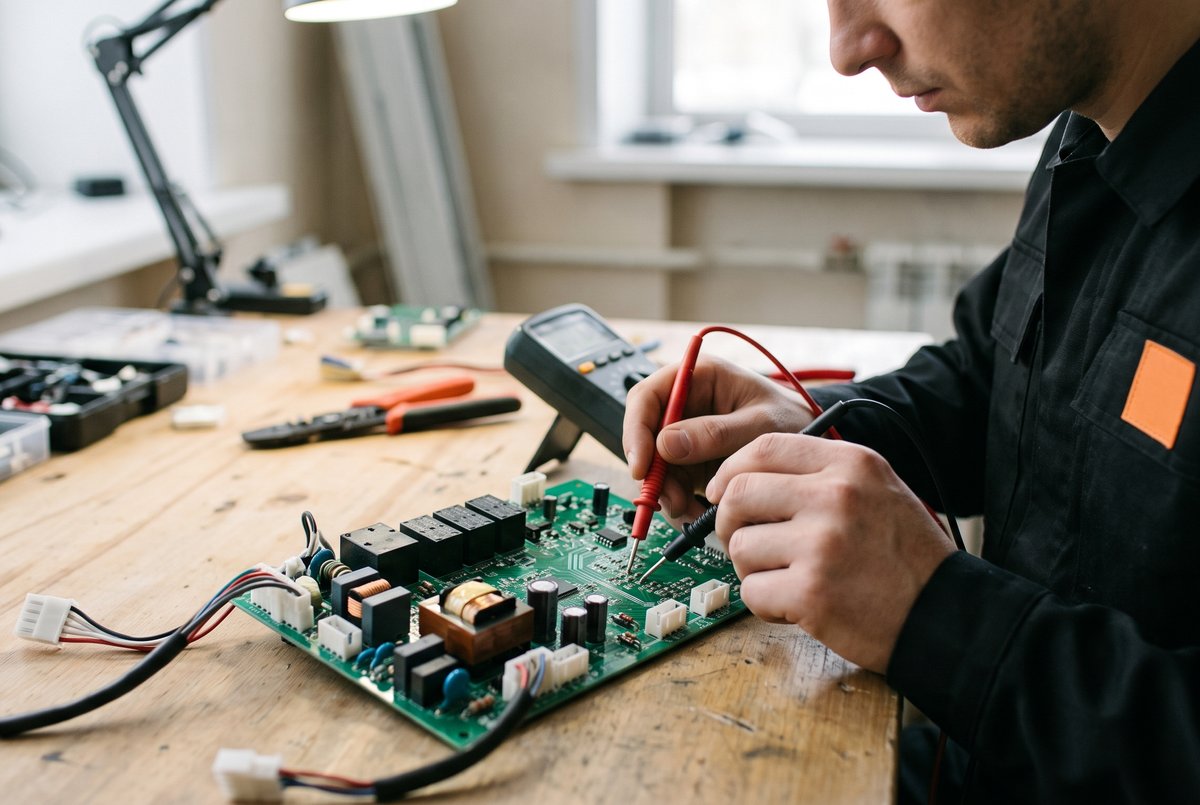

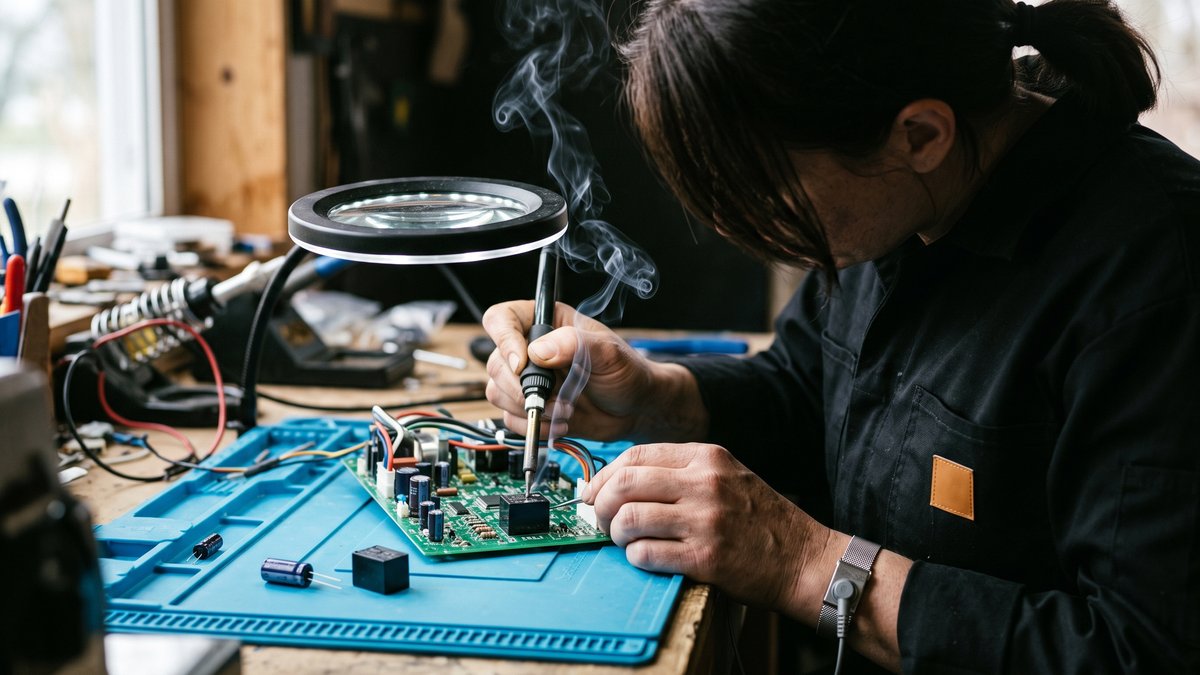

Простые вещи — предохранитель, обгоревшую клемму, разъём — мастер делает на месте. Всё, что требует стенда, уезжает в мастерскую: плату снимают с блока, кондиционер при этом остаётся на стене. В мастерской плату осматривают под увеличением, проверяют блок питания, выпаивают сгоревшие компоненты и ставят новые того же номинала, восстанавливают дорожки, промывают следы коррозии и флюса, покрывают защитным лаком. Затем плату прогоняют под нагрузкой: имитируют датчики, щёлкают реле, проверяют связь. Только после этого мастер везёт её обратно, ставит и проверяет кондиционер во всех режимах.

Особенности инверторных плат

Самое дорогое слово в ремонте инвертора — силовой модуль. Заменить его можно, если плата вокруг не выгорела, но перед этим обязательно ищут причину: замеряют сопротивление и изоляцию обмоток компрессора, проверяют двигатель вентилятора. Если компрессор пробит, новый модуль сгорит в первые минуты работы, и деньги будут потрачены дважды. О том, когда компрессор ещё спасаем, — в статье ремонт или замена компрессора.

Второй нюанс — прошивка. Для on/off-блоков существуют универсальные платы, которые подходят ко многим моделям. Для инверторов такой свободы нет: плата должна быть родной или совместимой по прошивке с конкретной моделью, иначе блоки не договорятся по линии связи. Поэтому для инверторных кондиционеров мы сначала считаем ремонт и только потом смотрим на замену.

Что проверить самому до вызова мастера

Пять действий, которые занимают десять минут и снимают заметную часть ложных тревог:

1. Автомат в щитке и розетка. Автомат мог выбить при скачке напряжения. Включите его один раз. Если выбивает снова — больше не трогайте, это уже работа для мастера: где-то короткое замыкание.
2. Батарейки и пульт. Поменяйте батарейки, наведите пульт на камеру телефона и нажмите кнопку: ИК-светодиод на экране вспыхивает — пульт жив. Попробуйте включить блок кнопкой на корпусе под крышкой.
3. Перезагрузка. Выньте вилку из розетки или выключите автомат на 10 минут, затем включите. Случайные ошибки после моргания света так сбрасываются. Если ошибка возвращается — не перезапускайте кондиционер по кругу: часть кодов защищает компрессор.
4. Вода под блоком. Мокрая стена, капли с корпуса, следы на обоях — конденсат мог дойти до платы. Выключите кондиционер и не включайте, пока его не осмотрят.
5. Код ошибки. Запишите код с дисплея или посчитайте мигания индикатора и найдите значение в справочнике кодов ошибок. Назовите код при вызове — мастер приедет с нужными запчастями.

Если симптом не похож ни на один из перечисленных, общий порядок действий при любой поломке расписан в статье что делать, если сломался кондиционер.

Сколько стоит ремонт платы кондиционера у нас

Цены на работы — по прайсу, без пересчёта на месте. Плата, если нужна новая, оплачивается отдельно.

Почему ремонт платы без цены в прайсе. Сгоревший варистор с предохранителем и выгоревший силовой модуль — это два разных ремонта по трудоёмкости и по деталям, и назвать одну цифру заранее честно нельзя. Мастер на диагностике определяет, что именно вышло из строя, и называет цену до начала работ — дальше она не меняется. Если ремонт не имеет смысла, он скажет об этом сразу и посчитает замену.

Стоимость новой платы зависит от марки и модели. Ориентир по рынку на 2026 год: плата внутреннего блока бытовой сплит-системы — 3 000–8 000 ₽, инверторный модуль или плата наружного блока инвертора — 8 000–25 000 ₽. Это ориентировочные цифры, точную цену мастер называет после диагностики по конкретной модели. Запчасти ставим оригинальные или проверенные аналоги, поставка 1–3 дня. Ремонт по маркам — на страницах ремонта кондиционеров по брендам.

На ремонт платы, замену и установленную плату действует гарантия 12 месяцев. Если плата отказала повторно в этот срок, повторный выезд бесплатный. Оплата — после работ. Полный перечень работ и условия — на странице ремонта кондиционеров.

Как защитить плату кондиционера от скачков напряжения

Большую часть отказов платы можно предотвратить, и стоит это дешевле любого ремонта.

• Реле контроля напряжения. Ставится в щиток на линию кондиционера. Если напряжение выходит за допустимый коридор — у большинства производителей это около ±10 % от номинала, — реле обесточивает кондиционер и включает его обратно с задержкой, когда сеть устоялась. Это защита от самого частого сценария: варистора и предохранителя.
• Стабилизатор при постоянных просадках. В частном доме, на даче, в старом фонде, где напряжение регулярно проседает, одного реле мало — оно будет постоянно отключать технику. Нужен стабилизатор с запасом по мощности: у on/off-компрессора пусковой ток в несколько раз выше рабочего.
• Не включать сразу после отключения света. Когда питание возвращается, в сети несколько минут возможны броски. Подождите 3–5 минут, а если кондиционер был включён и свет моргнул, выключите его с пульта и включите после паузы.
• Обслуживание раз в год. Чистый наружный блок — холодный силовой модуль. Обслуживание с чисткой конденсатора перед сезоном снимает причину перегрева, а заодно мастер проверяет клеммы, конденсаторы и реле.
• Исправный дренаж. Конденсат не должен стоять в поддоне и подбираться к плате. Чистка дренажа входит в чистку кондиционера: раз в сезон этого достаточно.
• Грозозащита в частном доме. Устройство защиты от импульсных перенапряжений в щитке, а в грозу и на время долгого отъезда — выключать кондиционер автоматом. Это особенно важно, если дом питается от воздушной линии.

Плата управления — не самая частая поломка кондиционера, но одна из самых неприятных: техника просто не включается, и по симптомам непонятно, во что это обойдётся. Хорошая новость в том, что в бытовых сплит-системах большинство отказов платы — это сгоревшая обвязка, которую можно починить за 1–3 дня заметно дешевле новой платы. Главное — не менять плату наугад и не включать блок по кругу, пока причина не найдена.
